1. 產品安裝土建說明

                         2. 產品技術說明書

                      產品技術文檔采用PDF格式

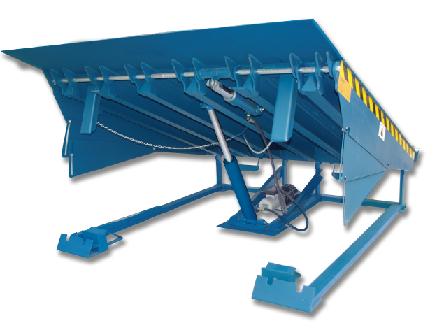

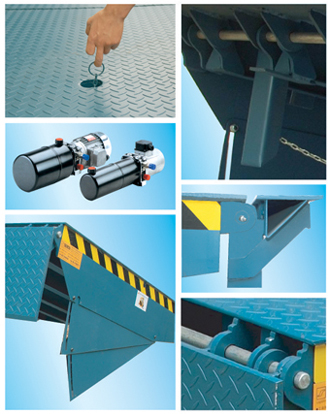

1. 平臺結構 采用整體平臺面結構設計，表面采用高強度拉伸花紋板臺面板。面板底部骨架采用仕科獨有“I”型鋼支撐結構，有效分解力的分布，減少骨架扭力。臺面靜載力從8噸到大15噸,動載從5噸到大10噸。

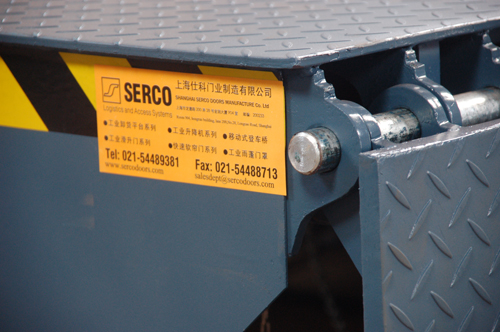

2. 開放式活頁關節結構 由高強度拉伸花紋鋼板制成，由一根直徑為25-30mm(1”-1.2”)的高強度鍍鋅軸鋼連接。開放式活頁關節比傳統的管型焊接關節，增加焊位面積達300%，受力面積增加2.5倍以上，使活頁小搭扳增加高達4倍的承托力；而且更容易保養。

3. 開放式底座 易于坑位的清理和日常維護。

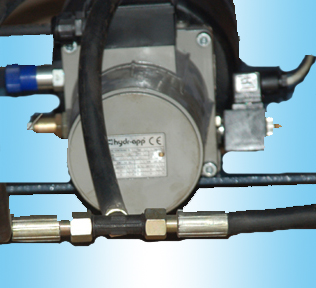

4. 動力單元 由一體式液壓系統和液壓泵站構成。動力單元安裝于卸貨平臺的底座上，安裝位置高于坑位平面，遠離垃圾和雜物。

5. 電源配置 我們可提供兩種電源配置供客戶選擇：380V/50Hz/0.75Kw 和 220V/50Hz/1.1Kw；均配有內置式防超載電機。

6. 一體式液壓系統 主油缸內徑為63mm(2-1/2”)，輔油缸內徑為50mm(2”)。適用于40℃(100℉)的環境溫度。單管連接延長了完全密封的液壓系統和液壓泵站的壽命，降低了維護費用。

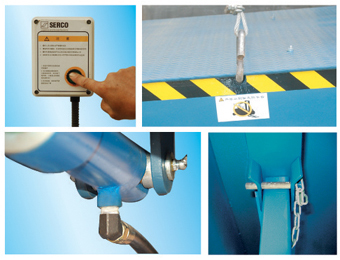

7. 控制面板 一鍵式按鈕開關，便于操作。各泊存裝備間裝有聯鎖裝置，進一步增強了安全性。

8. 獨立支腿結構 設計的28噸(60,600lbs.)支撐腿結構，可以在卸貨的過程中，當卡車突然離開平臺卸貨區域，支撐腿可以使貨物和叉車保持在水平面，大限度地降低事故的發生，保證了操作人員的安全。

9. 防夾腳設計 卸貨平臺兩側防夾腳護板，沿邊有黃/黑斜條警示條，即便在大臺面升到高的時候，側板也能保證側部的完全封閉，可有效避免壓傷腳趾的危險，可使人、叉車、貨物受到充分保護。

10. 裝配維修支撐桿 卸貨平臺帶有裝配維修支撐桿，以便在設備維護檢修或坑位清洗時，支撐住卸貨平臺，確保平臺下操作人員的安全。

11. 浮動調整 當活頁小搭扳搭在卡車尾部時，可以垂直偏轉，調節范圍在100mm(4”)以內。

12.  防撞膠 卸貨平臺前端配備了兩塊重型防撞膠，型號為B300-250F，250mm x 300mm(10” x 12”)。

    當卡車停泊到位后，操作員持續按住控制箱上的按鈕，工作臺面呈斜坡升高，升至高點時延伸板自動打開。松開此控制按鈕后，裝卸平臺工作臺面自動下降直至延伸板搭接至卡車尾部，此時即可開始進行裝卸作業。

   平臺采用始終與地坑尾部保持齊平的設計，在裝卸貨物時有效補償車廂底部斜度達100mm并大限度地保證與地坑尾部的穩固連接。活頁小搭板遇碰撞可回縮。

1. 可以根據客戶要求進行設計和生產制造。

2. 可以提供集成的控制系統，配合仕科工業滑升門或 快速門，并實現互鎖。

3. 側部可以提供橡膠條和毛刷密封，保證高度調節板的整體密封性能。

4. 可以配置橡膠式防撞塊，層疊式防撞塊。

5. 卸貨平臺小搭板標準規格為400mm，可以提供長度為450mm、500mm的非標產品。
